Модуль PMOD с двумя АЦП MCP3201
На модуле установлены два АЦП MCP3201 (интерфейс SPI), источник опорного напряжения REF3030 с напряжением 3.0В и антиалиасинговые фильтры с полосой 10Гц-100кГц. Распиновка разъема PMOD стандартная:
| Pin | Signal | Dir. |
|---|---|---|
| 1 | SS_N_L | IN |
| 2 | -- | |
| 3 | MISO_L | OUT |
| 4 | SCLK_L | IN |
| 5 | GND | |
| 6 | +3.3V | |
| 7 | SS_N_R | IN |
| 8 | -- | |
| 9 | MISO_R | OUT |
| 10 | SCLK_R | IN |
| 11 | GND | |
| 12 | +3.3V |

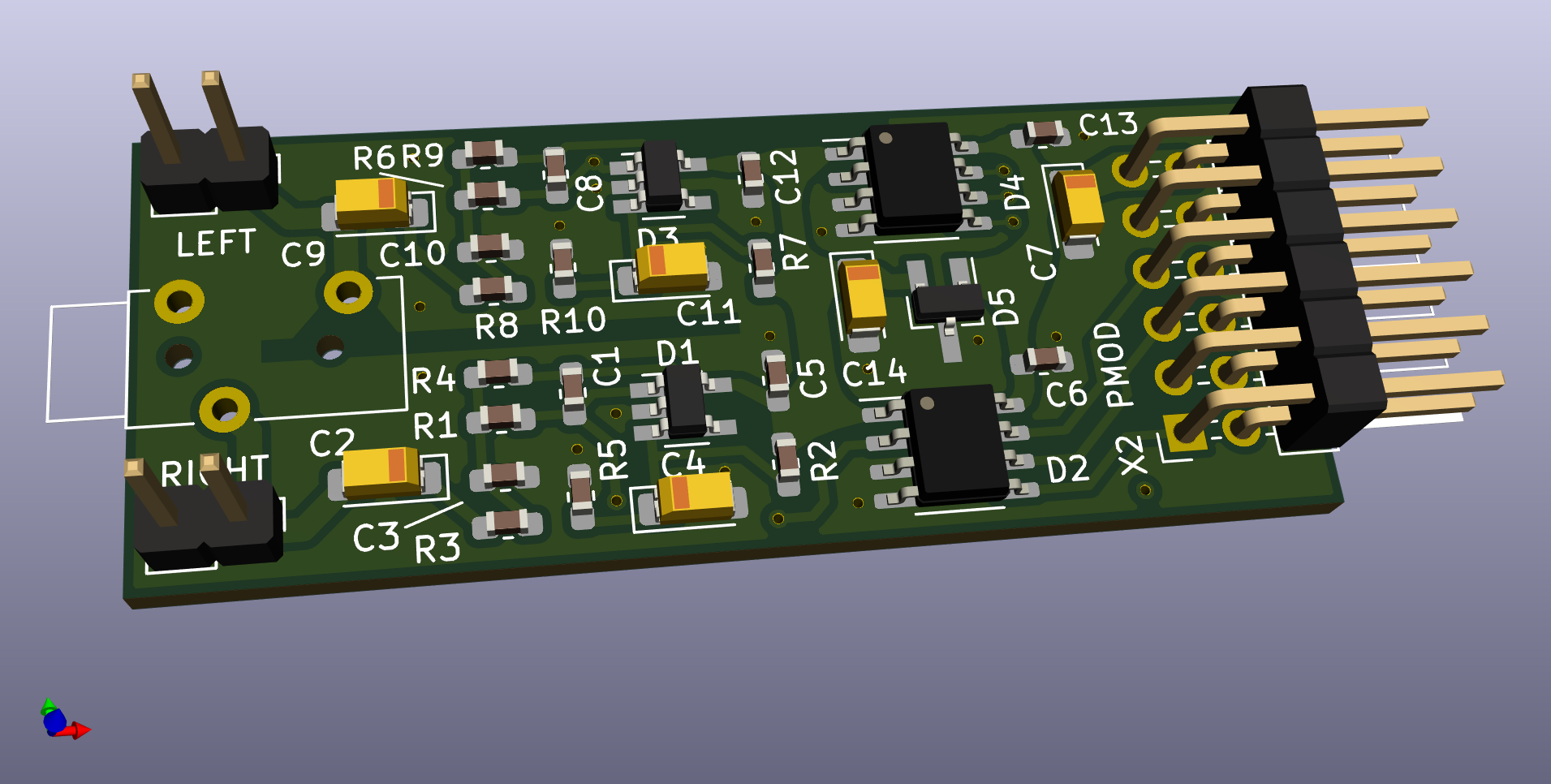

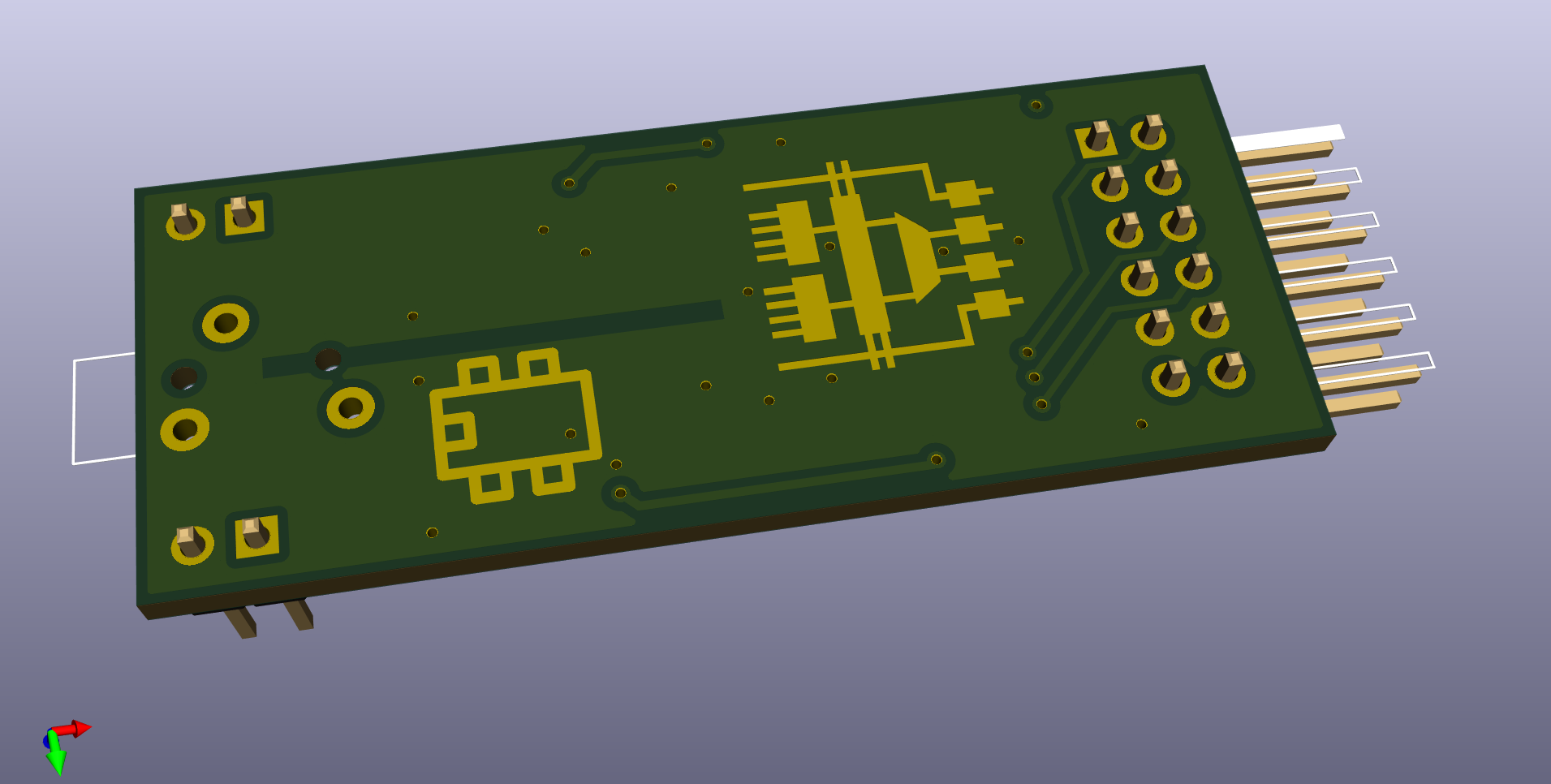

3D рендер платы:

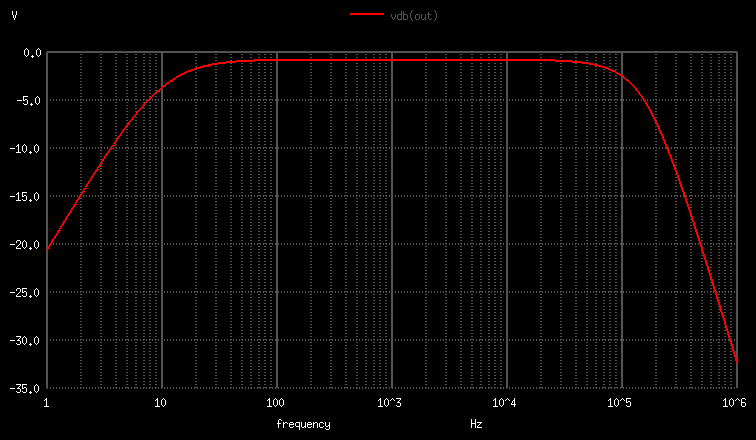

АЧХ антиалиасинговых фильтров:
